Reconstrucción de defecto óseo masivo post-infección en radio y cúbito con trasplante bilateral de peroné autólogo y asistencia de la impresión 3D. Reporte de Caso

Introducción

Los defectos óseos del antebrazo representan un verdadero problema incapacitante para el paciente, así como un gran reto reconstructivo para el traumatólogo. Estudiar y planificar de forma adecuada estos casos es fundamental para alcanzar buenos resultados. Se requieren de habilidades en cirugía reconstructiva y buen comportamiento y adhesión por parte del paciente, por la dificultad de estos procedimientos y lo prolongado de la duración de estos tratamientos(1,2).

Es importante tener en cuenta que cualquier trastorno que afecte al radio y al cúbito, de forma aislada o simultánea, compromete también la función de las articulaciones de la muñeca y el codo, por tratarse el antebrazo de un sistema anatómico y bio-mecánico complejo que requiere del adecuado y sincronizado funcionamiento de todos sus componentes para garantizar su movilidad(1).

La no-unión es una complicación que ocurre del 2 al 10% en todas las fracturas del antebrazo, con o sin infección o pérdida ósea, y depende de distintos factores biológicos y mecánicos como: tipo de fractura, compromiso de las partes blandas, características del paciente, comorbilidades, hábitos, causas relacionadas con el cirujano, entre otras(2). Los defectos óseos en el antebrazo secundarios a osteomielitis, fracturas, resecciones de tumores o no-unión pueden resultar en severos déficits funcionales cuando no son tratados o planificados de forma adecuada. En defectos óseos superiores a 6 cms, se requieren de procedimientos especiales o la combinación de técnicas de reconstrucción(1-4). Presentamos el caso de un paciente con un defecto óseo masivo post-infección en radio y cúbito tratado con reconstrucción con técnica de Masquelet con el uso de un doble aloinjerto no vascularizado de peroné y la asistencia de la impresión 3D para su planificación.

Reporte de caso

Paciente femenino de 35 años, natural y procedente de la localidad de Casigua, Estado Zulia, quien presentó un traumatismo en el antebrazo izquierdo complicado con fractura diafisaria abierta Gustilo y Anderson grado I de radio y cúbito (Figura 1a), que fue tratada en su etapa aguda con reducción directa y osteosíntesis con 2 placas DCP de 3,5mmØ (Figura 1b), posteriormente complicado, a los 2 meses, con un proceso infeccioso que requirió el retiro de ambas placas y la realización de 2 limpiezas quirúrgicas y la colocación de alambres de Steimann intramedulares para estabilización de las fracturas (figura 1c).

Para el momento en que acude a nuestro servicio, a 13 meses del traumatismo inicial, la paciente presenta deformidad leve en el antebrazo y severa limitación para la movilización del mismo en pronosupinación y en flexión-extensión del codo debido al dolor. En los estudios radiográficos simples, en proyección anteroposterior y lateral, se evidencia solución de continuidad en la diáfisis del radio y el cúbito con esclerosis y defectos óseos de tamaño variable, así como deformidad angular (figura 1d).

En los laboratorios se encontró Leucocitos=13.000mm², VSG=42mm/h y PCR= 6,7mg/dL.

La Tomografía Computarizada (TC) evidenció ausencia de consolidación en la diáfisis del radio y cúbito, reabsorción de bordes y esclerosis local en ambos huesos (Figura 1e).

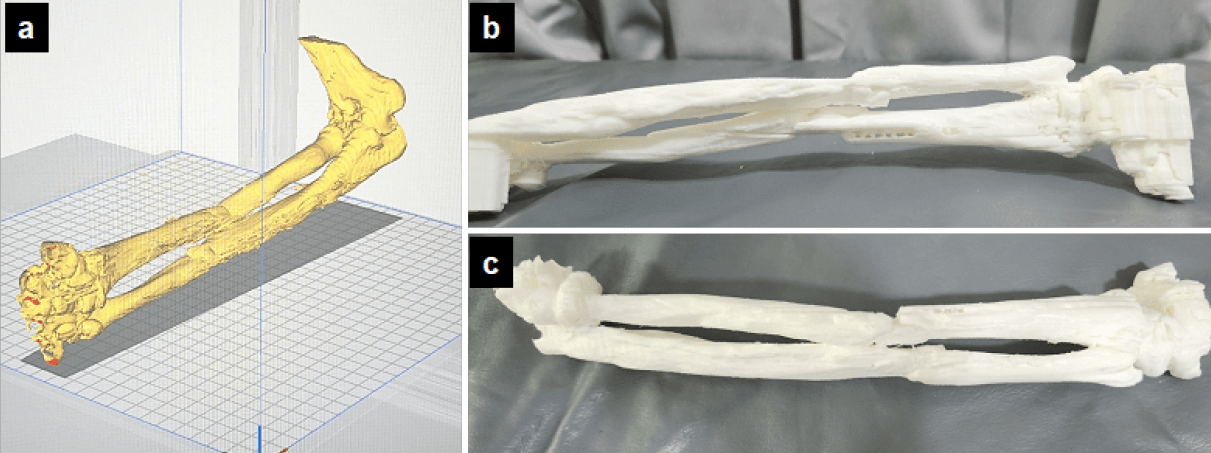

Se decidió elaborar un modelo hecho con impresión 3D a tamaño real del antebrazo afectado, para la planificación preoperatoria del caso, elección de implantes, guías de osteotomía, así como para explicarle a la paciente, el problema y las técnicas a ser utilizadas para su resolución, que fue manufacturado en el Laboratorio de Impresión 3D en Traumatología del Hospital Dr. Carlos Roa Moreno de La Grita, Estado Táchira.

Las imágenes fueron obtenidas a partir de la TC y de los archivos DICOM de la misma y fueron procesados y convertidos en un archivo STL con el programa Ultimaker CURA v4.9.0 (Ultimaker Enterprise, Utrecht, Países Bajos). El modelo se imprimió utilizando una impresora Creality Ender 3PRO (Comgrow 3d Technology Co., Shenzhen, China) y el material utilizado fue el filamento de ácido poliláctico premium (PLA+) de IIIDMAX de 1,75mmØ (IIIDMAX, Miami, Florida, USA) (Figura 2).

Resolución quirúrgica

Se planificó para una resolución en 2 tiempos según técnica descrita por Masquelet(5,6). En el primer tiempo, se realizó el desbridamiento y escisión de los fragmentos óseos desvitalizados, secuestros y partes blandas no viables. El desbridamiento se realizó hasta conseguir el signo de Paprika(7) en ambos extremos de ambos huesos. Se utilizó cemento óseo de polimetilmetacrilato (PMMA) con antibiótico en el defecto óseo de ambos huesos, moldeando dichos espaciadores de acuerdo al diámetro y al tamaño de cada defecto tanto en el radio como en el cúbito. Se realizó la estabilización del antebrazo mediante la colocación de un fijador externo lineal de 1 barra, 4 rótulas simples y 4 pines (figura 3). Se tomaron muestras intra-operatorias para cultivo, antibiograma y biopsia.

Se aseguró la cobertura del hueso y el espaciador de cemento de forma adecuada mediante el cierre primario y cuidadoso de las partes blandas. No se colocaron férulas u otros dispositivos ortésicos en el postoperatorio.

La biopsia PC-1363-22 reportó: Proceso crónico de tipo osteomielitis en radio y cúbito (figura 3c). 6 semanas después del primer tiempo, la paciente se encontraba clínicamente estable, los estudios de laboratorio reportaron Leucocitos=7.500mm², VSG=10mm/h y PCR= 0,5mg/dL. Se decidió realizar el segundo tiempo quirúrgico.

En el segundo tiempo (figura 4), se procedió al retiro del espaciador de cemento en ambos huesos y del fijador externo, cuidando no dañar la membrana inducida y siguiendo las recomendaciones descritas por Sánchez y cols (6) y Bejarano y cols (8), entre las que destacan: grosor de 1 a 3 mm, superficie interna no adherida al espaciador, de aspecto epitelial y color rojizo pálido, y superficie adherida al plano superior de tejido (Figura 4).

Se utilizó un aloinjerto masivo de peroné no vascularizado de ambas piernas para cada hueso, los cuales fueron tomados utilizando una guía de osteotomía elaborada con impresión 3D en nuestro laboratorio y se estabilizó cada aloinjerto con una placa larga LCP 3,5mmØ, el tamaño de la placa se había escogido pre-operatoriamente de acuerdo a la planificación tradicional y la simulación realizada con el modelo elaborado con impresión 3D.

En el post operatorio no se utilizaron dispositivos como férulas u ortesis. La paciente utilizó un cabestrillo por 15 días.

Fue evaluada a las 2, 4, 8, 12 y 24 semanas. No se presentaron complicaciones de ningún tipo. Clínicamente alcanzó rangos de movimiento satisfactorios sin dolor a las 12 semanas (figura 5a-5f). Se estableció la consolidación ósea desde el punto de vista radiológico como la presencia de continuidad en 3 de 4 corticales en 2 proyecciones para cada hueso. La paciente alcanzó la consolidación a las 16 semanas del postoperatorio. Para los 24 meses del post-operatorio no se evidenciaron signos de absorción del aloinjerto masivo en ninguna de sus proyecciones (figura 5g y 5h).

Discusión

En casos de no-unión del radio y cúbito asociada a defectos óseos se requiere de cuidadosa planificación y habilidades y técnicas especiales de reconstrucción ósea, sobre todo cuando estos defectos superan los 6cms (1,2,4,8,9). Restaurar la anatomía es un concepto clave para la recuperación funcional de este segmento anatómico único que funciona como una doble articulación donde la longitud, alineación axial y rotación correcta asegura el equilibrio articular en la muñeca y el codo (2,8).

La reconstrucción debe lograr la consolidación ósea manteniendo la longitud y alineación del hueso, erradicar la infección y conseguir rangos de movimiento funcionales y satisfactorios (1,3,8). Por lo general, en estos pacientes las condiciones del hueso y de las partes blandas circundantes, llevan a un ambiente de pobres condiciones locales que deben ser tomados en cuenta ya que pueden conducir a trastornos de consolidación ó resultados funcionales insatisfactorios si no son tratados adecuadamente (3,4).

En caso de defectos óseos del antebrazo, la literatura describe múltiples procedimientos para su reconstrucción como: el transporte óseo, injerto autólogo de tibia vascularizado y no-vascularizado, la técnica de membrana inducida de Masquelet, entre otras. La elección del tratamiento es determinada por la etiología del defecto, su tamaño, las condiciones del pacientes, los recursos disponibles y la experiencia del cirujano (1,2,4,8).

Presentamos el caso de un paciente femenino de 35 años, lo cual concuerda con la epidemiología reportada por Dimartino y cols (2), con una no unión infectada complicada con defecto óseo simultáneamente en radio y cúbito.

Debido a lo complejo del caso, se utilizó la planificación preoperatoria a través de un modelo elaborado con impresión 3D a tamaño real 1:1, para una mejor comprensión de la patología y del problema a resolver, y para hacer posible la traslación de la planificación virtual o escrita a modelos tangibles y reales, con el objetivo de alcanzar una mejor preparación y planificación del caso, lo cual concuerda con lo reportado por Pachera y cols (1) y Wong (10) y Pérez y cols (11). En nuestro caso el modelo elaborado con impresión 3D permitió predecir el lugar de las osteotomías y el tamaño del defecto óseo resultante, igualmente permitió elaborar una guía de corte utilizada en el transoperatorio y la elección el tamaño de las placas en ambos huesos pre-operatoriamente. El modelo en 3D también permitió la orientación del equipo quirúrgico durante el intraoperatorio.

La impresión 3D es una herramienta que se utiliza con cada vez mayor frecuencia en la medicina desde hace algunos años, y recientemente está comenzado a ser utilizada en la traumatología y ortopedia con aplicaciones específicas tal y como lo reportan distintos autores (1,10-12).

Se escogió la técnica de Masquelet (5) para la resolución de este caso por tratarse de un defecto óseo mayor a 6cms simultáneo en la diáfisis de ambos huesos del antebrazo. Esta técnica ha reportado tasas de consolidación que van del 83 al 100% en medianos y grandes defectos óseos sin la necesidad de procedimientos de microcirugía (1,3-6). Según Vejarano y cols (8) la realización de un procedimiento de reconstrucción en 2 tiempos permite un medio aséptico seguro para estabilizar con fijación interna en pacientes con antecedentes como el que presentamos en nuestro caso. Sánchez y cols (5) recomiendan que el tiempo entre ambos procedimientos no sea mayor a 6 semanas, tal y como se hizo en nuestro caso.

Con esta técnica se alcanzan tiempos de consolidación que van de 3 a 6 meses según algunos autores (2,4,5,8). Estos datos son consistentes con los encontrados en nuestro caso, donde la paciente presentó consolidación radiológica a los 4 meses del postoperatorio.

En cuanto a la elección del injerto, se decidió utilizar un injerto autólogo masivo estructurado de peroné no-vascularizado bilateral por el gran tamaño a reconstruir en ambos huesos. Por sus características anatómicas y mecánicas, Dimartino y cols (2), recomiendan el uso del peroné autólogo para la reconstrucción de los huesos del antebrazo por tener un diámetro similar a los mismos y son lo suficientemente parecidos estructuralmente, como para proporcionar rigidez y estabilidad al radio y cúbito, además de suficiente longitud para reconstruir los defectos diafisarias que afecten a ambos huesos (9,13).

Ahora bien, con respecto al uso de peroné vascularizado o no vascularizado, la literatura reporta tasas de consolidación que van desde 64 hasta 100% para el primero y de 51 hasta 92% para el segundo (9,13-16). En el antebrazo, El-Sayed y cols (14) reportaron 100% de unión en la reconstrucción de defectos del cúbito de longitud promedio de 9cms usando aloinjertos no vascularizados de peroné.

Igualmente manifiestan que el éxito depende de la capacidad de las partes blandas circundantes de dar cobertura al constructo y revascularizar al injerto, lo cual concuerda con lo reportado por Nahar y Nahar (9).

Con respecto al sitio donante, en nuestro caso no se presentaron complicaciones, ni morbilidad en ambas extremidades, lo cual concuerda con lo reportado en la literatura por otros autores (9,12,14,15).

En conclusión, la técnica de Masquelet combinada con el uso de aloinjerto masivo de peroné en grandes defectos diafisarias del antebrazo, asistido por la impresión 3D como herramienta para la comprensión y estudio del caso, así como para la planificación preoperatoria, puede llevar a lograr buenos resultados clínicos y radiológicos en manejo de casos complejos como este.
